行業資訊>>
新聞中心>>
聯系我們>>
地址：德州開發區大學東路
市場部經理 陳菲：18653466025
E-mail：info@estech.com.cn
網站：www.dexin100.com
郵編：253000
當前位置：首頁 > >新聞資訊 >行業資訊 行業資訊
前角是刀具的重要幾何角度之一，其數值的大小、正負對切削變形、切削力、切削功率和切削溫度均有很大影響，同時也決定著切削刃的鋒利程度和堅固強度，也影響著刀具耐用度和生產效率。
前角的作用具體體現在以下幾個方面：
第一，影響切削變形。增大前角，可減小切削變形，從而減小切削力、切削熱和切削功率。
第二，影響切削刃強度及散熱情況。增大前角，會使楔角減小，使切削刃強度降低、散熱體積減小。過分加大前角，可能導致切削刃處出現彎曲應力，造成崩刃。
第三，影響切屑形態和斷屑效果。減小前角，可以增大切屑的變形，使切屑易于脆化斷裂。

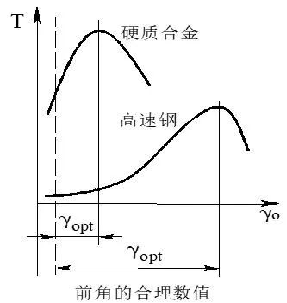

第四，影響加工表面質量。可見，前角的大小及正負不能隨意而定，通常存在一個使刀具耐用度為最大的前角，稱為合理前角?opt 。
總結：增大前角、切削刃鋒利，切削變形小，切削力小，切削輕快，切削溫度低，刀具磨損小和加工表面質量高。但前角過大，刀具切削部分和切削刃的剛度和強度變差，切削溫度高，刀具易磨損或破損，刀具壽命低。因此前角有一個最佳數值。選擇前角的原則是，在達到刀具壽命要求的條件下，應選取較大前角。具體考慮以下幾個方面因素。
1. 工件材料：
增大前角，以減小切削變形。

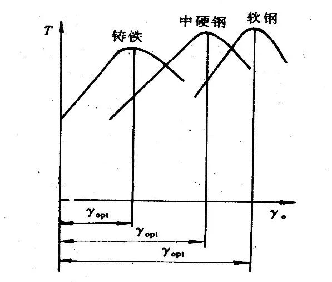

切削鑄鐵等脆性材料時，得到崩碎切屑，切削刃處受力較大，因此，應選取較小前角，以增加切削刃強度。例如，加工中硬鋼時，?0=10°~20°；加工軟鋼時，?0=20°-30°；加工鋁合金時，?0=30°-35°。切削強度、硬度高的材料時，為使刀具有足夠的強度和散熱面積，應選取較小前角，甚至是負前角。例如，用硬質合金車刀加工強度很高或硬度很高的淬硬鋼，有時需要采用負前角（?0=-20° ? -5°）。材料的強度或硬度越高，負前角的絕對值越大。但負前角會增大切削力，易引起機床的振動。因此，只有在采用正前角要發生崩刃，而工藝系統剛性很好時，才采用負前角。
2. 刀具材料
強度和韌性高的刀具材料，切削刃承受載荷和沖擊的能力大，因此，可選取較大的前角。例如，在相同的切削條件下，高速鋼刀具可采用較大前角，而硬質合金刀具則采用較小前角。
3. 加工性質
粗加工時以切除工件余量為主，量鍛件、鑄件毛坯表面有硬皮，形狀往往不規則，刀具受力大，為保證刀具的強度和沖擊韌性，刀具的前角應選取小一些；精加工時余量明顯減小，切削以提高工件表面質量為主，刀具的前角應選擇大一些。因此，前角的數值應根據工件材料的性質、刀具材料和加工性質要求來確定。
本文鏈接：http://www.dexin100.com/index.php?c=show&id=1429- 2023-03-27幾何結構對切削質量影響-- 后...
- 2023-02-23幾何結構對切削質量影響-- 前...
- 2023-02-21幾何結構對切削質量影響-- 前...
- 2023-02-07二次硬化超高強度鋼
- 2023-01-14灰口鑄鐵
- 2023-01-09鑄鐵的石墨化
